Насос 1Д 630-90



Насос 1Д 630-90.

    насос 1Д630-90    Насос 1Д630-90 представляет собой  горизонтальный, одноступенчатый центробежный насос с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа,со спиральным отводом и сальниковым уплотнением вала. Данный вид насосов  имеет горизонтальный разъем корпуса.
Насос 1Д 630-90 и агрегаты на их основе предназначенны для перекачивания воды и сходных с ней по вязкости 36*10-6м2/с (36 сСт) и химической активности жидкостей, температурой  от 274 до358 К  от (1 до +85 Гр.С),не  содержащих твердых включений более  0,05% по массе, размером до 0,2 0мм и микротвердостью  более 6,5 ГПа.
Насосные агрегаты 1Д 630 90 ,  комплектуются асинхронными электродвигателями  мощностью 250кВт *1500об/мин  и 132кВт*1000 об/мин.
Основным материалом из которого изготовленны детали проточной части насоса 1Д -  серый чугун СЧ-25, Вал насоса 1Д 630-90 изготовлен из стали .
Для предотвращения протечек  жидкости по валу в крпусе насоса устанавливается  сальниковое уплотнение. Гидравлический затвор сальника насосов 1Д обеспечивается посредством подвода жидкости к кольцу сальника по каналу в крышке насоса.
Допускаемая вакуумметрическая высота всасывания до 5,5 м.



Насосы Д с номинальным диаметром  рабочего колеса:
Диаметр рабочего колеса насоса 1Д 630-90  составляет 510 мм.

Присоединительные Патрубки насоса 1Д630-90:
-входной Ду-250, Ру-6,
- напорный Ду-200, Ру-16.
Давление на входе в насос не более  0,3 МПа.
Насос  с номинальным диаметром рабочего колеса комплектуется с электродвигателями 250квт и 132квт.

  Характеристики насоса 1Д 630-90 с электродвигателем 250 квт*1500 об/мин и его номинальные параметры:
-подача - 630   м3/час
-напор - 90 м.в.ст.
Насос 1Д и диапазон его параметров:
-подача от 435 до 755  м3/час
-напор от 96 до 85 м.
Допустимый Кавитационный Запас -5,5 м.
Масса насоса 2200 кг.
Габариты насоса (мм) 2550х1000х1150.

Насос 1Д 630-90 с эл.двигателем 132 квт*1000 об/мин :
-подача - 500 м3/час
-напор - 38 м.в.ст.
Диапазон параметров :
-подача от 350 до 570 м3/час
-напор от 42 до 36 м
Допустимый Кавитационный Запас -5,0 м.
Масса насоса 1560кг.
Габариты насоса (мм) 2155х1000х990.

Насос 1Д630-90а с первой обточкой рабочего колеса (диаметр колеса 464 мм) комплектуется с электродвигателями 200квт*1500 и 90квт*1000.

Насос 1Д630-90а с эл.двигателем 200 квт:
-подача - 550 м3/час
-напор - 74 м.в.ст.
Диапазон параметров :
-подача от 350 до 720 м3/час
-напор от 78 до 69 м
Допустимый Кавитационный Запас -5,8 м.

Насос 1Д 630-90а с эл.двигателем 90 квт*1000 :
-подача - 470 м3/час
-напор - 30 м.в.ст.
Диапазон:
-подача от 330 до 560 м3/час
-напор от 34 до 29 м
Допустимый Кавитационный Запас -5,1 м.

Насос 1Д630-90б с второй обточкой рабочего колеса (диаметр колеса 426 мм) комплектуется с электродвигателями 160квт*1500 и 55квт*1000.

Насос 1Д630-90б с эл.двигателем 160 квт:
-подача - 500 м3/час
-напор - 60 м.в.ст.
Диапазон характеристик насоса Д:
-подача от 300 до 670 м3/час
-напор от 63 до 55 м
Допустимый Кавитационный Запас -5,9 м.

Насос 1Д 630-90б с эл.двигателем 55 квт*1000:
-подача - 400 м3/час
-напор - 25 м.в.ст.
Диапазон характеристик насоса 1Д:
-подача от 300 до 510 м3/час
-напор от 27 до 23 м
Допустимый Кавитационный Запас -5,2 м.





Размеры насосов 1Д630-90.





тип  насоса Размеры насоса  в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
Насос 1Д 630-90 1145 645 590 350 590 390 360 160 1000 500 845 440 330 270 750 530 З30 64
тип насоса Размеры насоса  в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх/вых
Насос 1Д630-90 З70 350 312 250 355 295 268 200 18 22 28 60 12 8 18 0,6/0,6 524



Размеры насоса 1Д200-90

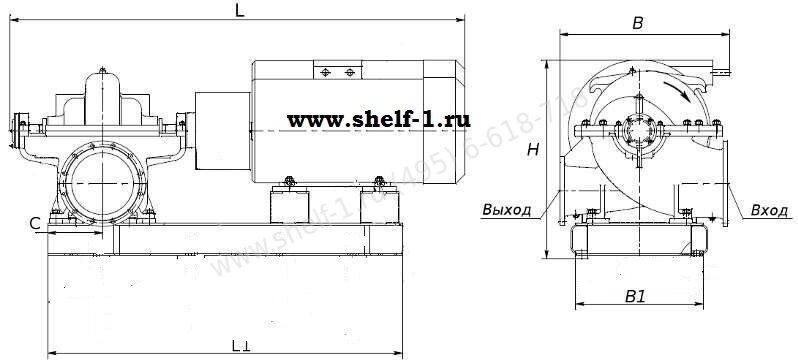

Размеры насосных агрегатов 1Д630-90.





Марка насоса Размеры, мм Электродвигатель Масса насосного  агрегата, кг
L L1 B B1 A H h Марка Мощность,  кВт Масса, кг
1Д630-90 2330 2065 1000 600 625 1725 750 АИР(5АИ)355S4 250 1290 2150
1Д 630-90а 2165 1930 600 540 1070 620 АИР(5АИ)315М4 200 1110 1080
1Д630-90б 2120 1647 600 540 11070 610 АИР(5АИ)315S4 160 1100 1950

Размеры 1Д 200-90

Характеристика насосов   1Д 630-90

насос 1д 630-90.

  Насос  предназначен для замены насосов Д630-90, Д 630 90, 8НДв.

Насос Д 630 90 является складской позицией, как с двигателями 380/660в, (с высоковольтными двигателями 6000 вольт-Насос Д 630-90 поставляется под заказ).

Купить насос 1Д 630-90 Вы можете отправив заявку по факсу (499) 324-65-16, по электронной почте shelfs@yandex.ru или позвонив по телефону (495) 6-618-718

Возможна поставка запасных частей к насосам 1Д 630-90, а именно Ротор 1Д630-90, вал 1Д630-90, рабочее колесо 1Д630-90.

Другие насосы этого разделаД200-36   /  1Д200-90  /  1Д315-50 Д320-50  /  1Д315-71  1Д500-63  / 1Д800-56



Производство: Россия.                                                                                                    фирма Шельф 1
Производитель: Отечественные.





Только в марте

    ЦЕНА насоса  Д630-90 с дв 250*1500  IP 23
    480000 рублей   435000рублей
ЦЕНА насоса  Д630-90А с дв 200 *1500  IP23
395600 рублей   384896 рублей
